Moon 810LP

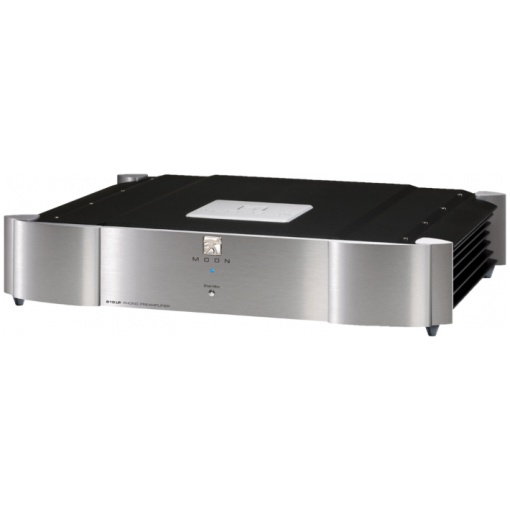

De Moon 810LP phono voorversterker

“Al vele jaren heeft Simaudio de sterke wens om de allerbeste phono voorversterker aan te bieden zoals de Moon 810LP, gebaseerd op beschikbare technologieën. We hadden een ontwerp voor ogen met absoluut geen beperkingen; het uiteindelijke doel was om alle emotie van de artiest, geluidstechnicus en producer in de opnamestudio naar uw huiskamer te transporteren. Met de Moon 810LP hebben we dit en nog veel meer bereikt. Luister en voel zelf hoe de kracht, de emotie en de ziel van de muziek u zal bereiken op een manier zoals nooit tevoren.”

Jean Poulin, CEO Simaudio Ltd.

Een echt puristisch ontwerp dat voorbestemd is om de nieuwe referentie voor analoge weergave

De Moon 810LP is een dual-mono, volledig gebalanceerd differentieel ontwerp, onze eerste phono voorversterker. Hij vertegenwoordigt een “totale aanval” op phono-voorversterking die het resultaat is van een combinatie van op maat gemaakte onderdelen in een ultra-verfijnd audiocircuit dat is gemonteerd op een zwevende ophanging en wordt gevoed door een unieke voeding. De zeer configureerbare aard – selecteerbare versterking, impedantiebelasting, capaciteitsbelasting en equalizingcurves – wordt bereikt met DIP-schakelaars op het onderpaneel. Deze schakelaars bevinden zich direct in het verlengde van de schakeling op optimale plaatsen om de kortst mogelijke signaalweg te verkrijgen. Deze aanpassingen, in combinatie met een uitstekende overbelastingsmarge, zorgen ervoor dat de Moon 810LP kan werken met vrijwel elk beschikbaar phono-element.

Verbluffende analoge weergave gecombineerd met onovertroffen flexibiliteit!

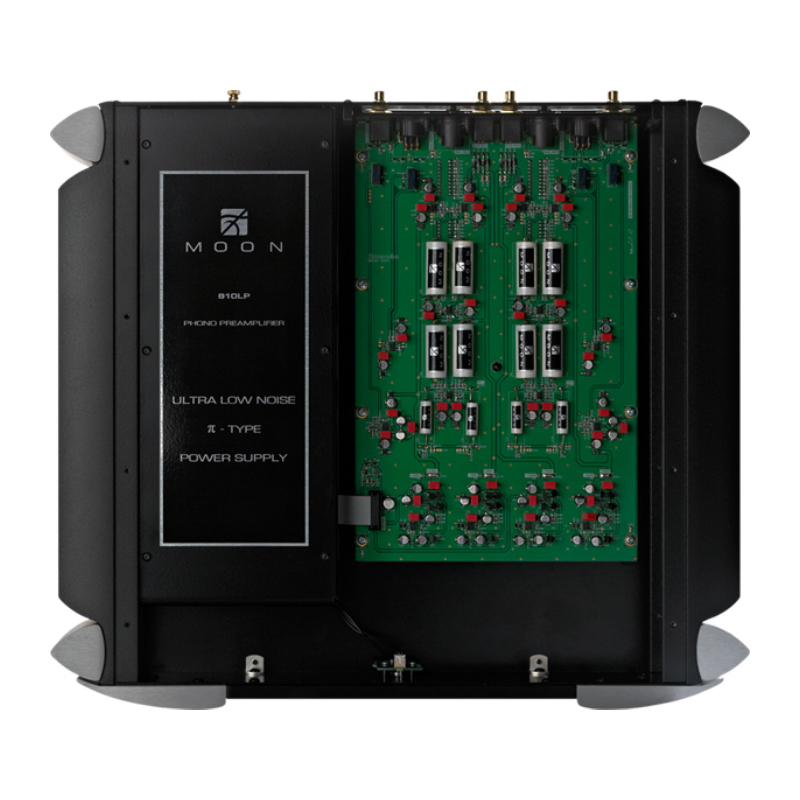

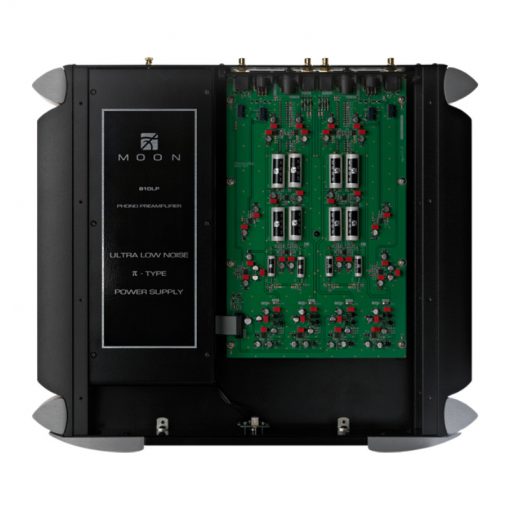

De oversized voeding, die zich in het hoofdchassis bevindt, is ondergebracht in een geïsoleerde behuizing die is gemaakt van gesatineerd 14-gauge staal om alle sporen van wisselstroomartefacten te elimineren. Binnen deze behuizing bevindt zich een hoogwaardige ringkerntransformator, een “pi-type” filter om de ruis van de wisselstroomtransmissie te verminderen en meerdere stadia van spanningsregeling. Tenslotte zijn er op het eigenlijke audiocircuit 4 stadia van M-LoVo – een geheel nieuw MOON laagspanningsgelijkstroomregelcircuit. Door al deze factoren te combineren overtreft de voeding van de Moon 810LP de prestaties van een batterijvoeding, zowel wat betreft audio signaal-ruisverhouding als spanningsregeling.

Kenmerken van de Moon 810LP

De speciale audiocircuitkaart is gemonteerd op een 5-punts zwevende ophanging op gelbasis die
is afgeleid van onze M-Octave Damping technologie, oorspronkelijk ontwikkeld voor de referentie MOON 850P voorversterker

4 trappen van ons nieuw ontwikkelde M-LoVo (MOON Low Voltage) DC-regelcircuit; een zeer geavanceerd circuit dat bestaat uit een slimme combinatie van IC’s en discrete onderdelen die vrijwel
vrij is van ruis, waardoor een uitzonderlijk snelle, nauwkeurige en stabiele gelijkspanning wordt verkregen. Het resultaat is een
voeding met een ruisvloer van -150dB gerelateerd aan 1.0V, DC – 100kHz

Instelbare impedantiebelasting in de Moon 810LP – 64 beschikbare instellingen van 12.1Ω tot 47kΩ

Instelbare capaciteitsbelasting – 16 beschikbare instellingen van 0pF tot 1120pF

Instelbare versterkingsinstellingen – 16 beschikbare instellingen van 40dB tot 70dB

Instelbare equalizercurves voor zowel de RIAA- als de IEC-normen

Regeling van de voedingsspanning omvat i²DCf (onafhankelijke inductieve DC-filtering); Er is
één spoel voor elke geïntegreerde circuitcomponent (DAC, Op-Amp, enz.) in het
de signaalweg van het audiocircuit – 24 stadia in totaal

Aangepaste onderdelen zijn onder meer gemetalliseerde polypropyleen filmcondensatoren met zeer nauwe toleranties van 1%

4-Layer PCB’s met zuiver koperen tracings voor een veel kortere signaalweg; Dit resulteert in
grotere sonische nauwkeurigheid en een drastisch verbeterde signaal-ruisverhouding

Voeding met een “pi-type” filter bestaande uit 40.000uF capaciteit en dubbele smoorspoel
inductantie (2x 200mH)

12 Volt trigger-ingang en uitgang voor bediening op afstand

Ultrastijve chassisconstructie om de effecten van externe trillingen tot een minimum te beperken

Nauwkeurig op elkaar afgestemde elektronische componenten van de allerbeste kwaliteit in een symmetrisch circuitontwerp.

Specificaties van de Moon 810LP

Type: Solid State
Configuratie: Volledig gebalanceerd, dual-mono
Voedingsspanningstransformator: 25VA
Voedingscapaciteit: 40.000µF

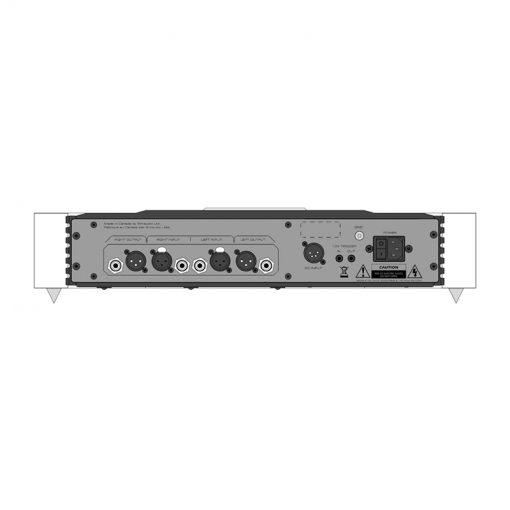

Gebalanceerde ingangen (XLR): 1 paar
Enkelvoudige ingangen (RCA): 1 paar
Ingangsimpedantie – instelbaar: 64 instellingen van 12.1Ω tot 47KΩ
Ingangscapacitantie – instelbaar: 16 instellingen van 0 tot 470 pF
Versterking van de Moon 810LP – Instelbaar: 16 instellingen van 40dB tot 70dB
Gebalanceerde uitgang (XLR): 1 paar
Enkelvoudige uitgang (RCA): 1 paar
Ingangsoverbelasting @ 40dB versterking: 200mV RMS (XLR) / 100mV RMS (RCA)
Ingangsoverbelasting @ 55,5dB versterking: 30mV RMS (XLR) / 15mV RMS (RCA)
Ingangsoverbelasting @ 60dB versterking: 20mV RMS (XLR) / 10mV RMS (RCA)
Ingangsoverbelasting @ 65dB versterking: 10mV RMS (XLR) / 5mV RMS (RCA)
Ingangsoverbelasting @ 70dB versterking: 5mV RMS (XLR) / 2,5mV RMS (RCA)
Signaal-ruisverhouding (fs @ 40dB versterking): 115dBr
Signaal-ruisverhouding (fs @ 55,5dB versterking): 108dBr
Signaal-ruisverhouding (fs @ 60dB versterking): 105dBr
Signaal-ruisverhouding (fs @ 65dB-versterking): 100dBr
Signaal-ruisverhouding (fs @ 70dB-versterking): 95dBr
Maximale output (1kHz @ 10kΩ): 20,0 volt (XLR) / 10,0 volt (RCA)
Uitgangsimpedantie: 50Ω
IEC Curve Effect: -7dB @ 10Hz
Frequentiebereik: 20Hz – 20kHz (±0.1dB)
Crosstalk @ 1kHz: -106dB
IMD: < 0,001%
THD (20Hz – 20kHz): < 0.0008%
12 Volt Trigger Uitgang Werking : Directe logica (0V = uit, 12V = aan) met behulp van een 3,5 mm
mono microfoonaansluiting met een uitgangsimpedantie van 1000 Ω en een stroombehoefte van 12mA
Opgenomen vermogen: 6 Watt
AC stroomvereisten: 120V / 60Hz 240V / 50Hz
Vervanging zekering – 230V : 0.1A kort traag

Gewicht: 18 kg
Breedte 476 mm
Hoogte: 101 mm
Diepte: 426 cm

MOON AUDIO

Moon Audio is ontstaan uit een passie voor muziek en hoogwaardige audio. Onze missie is om die passie te delen door u met uw muziek te verbinden via hoogwaardig audiomateriaal en boeiende inhoud. Deze hoogwaardige kwaliteit kan je zelf waarnemen met de Moon 810LP. Dit product is vergelijkbaar aan de Moon 110LP v2, ook verkrijgbaar bij Media Electronics.

Fabrikant	Moon

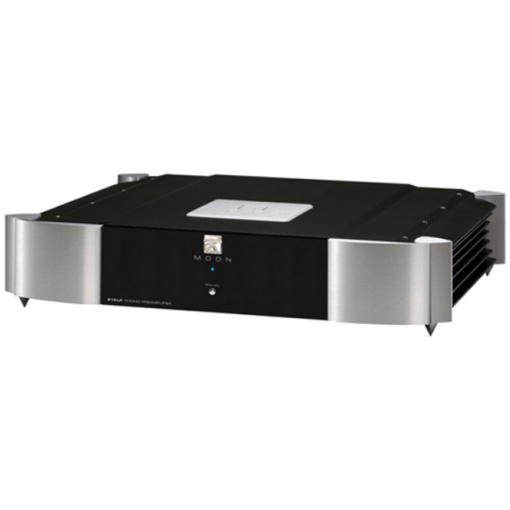

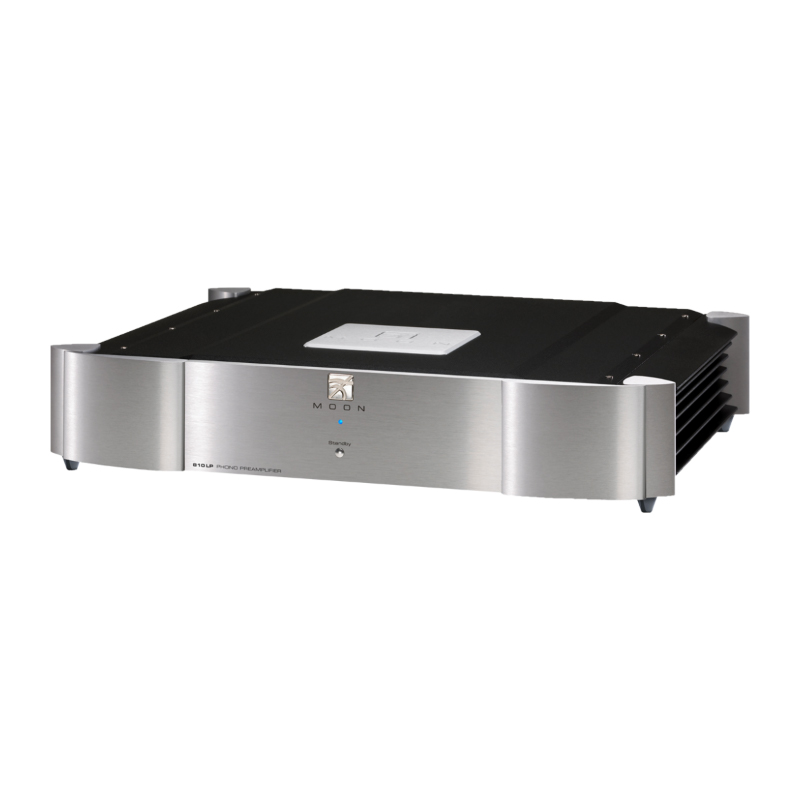

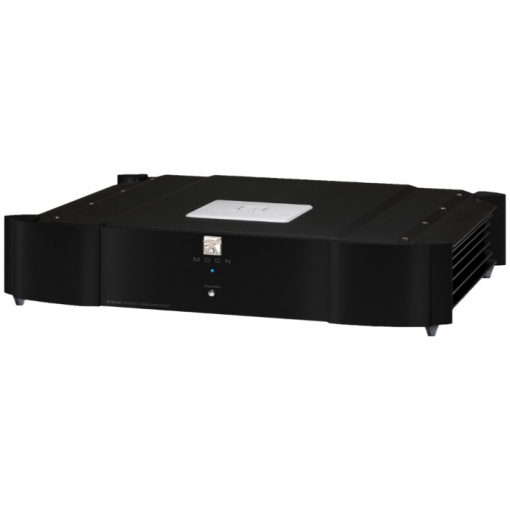

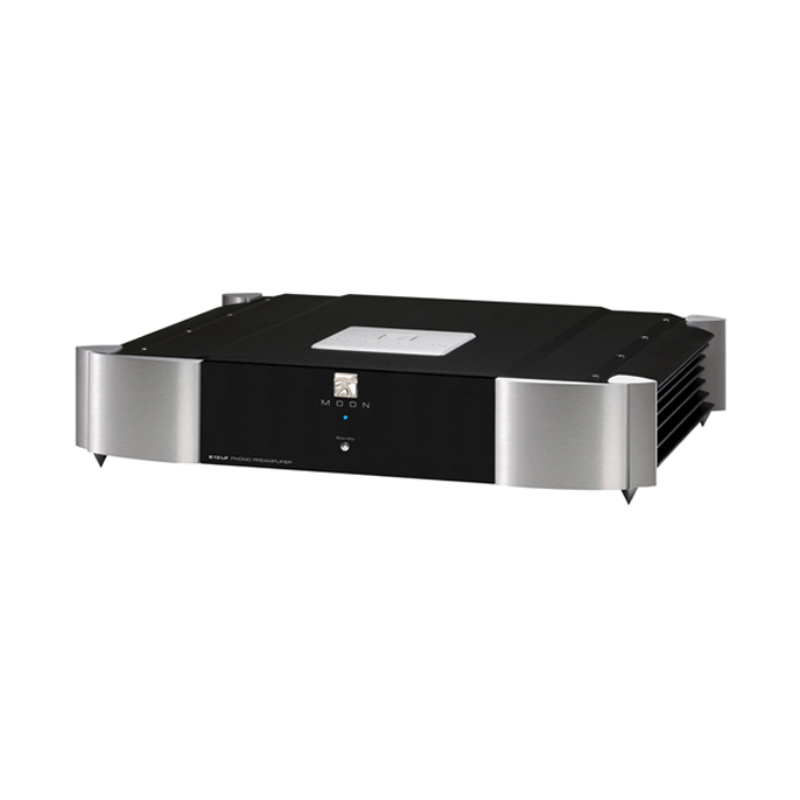

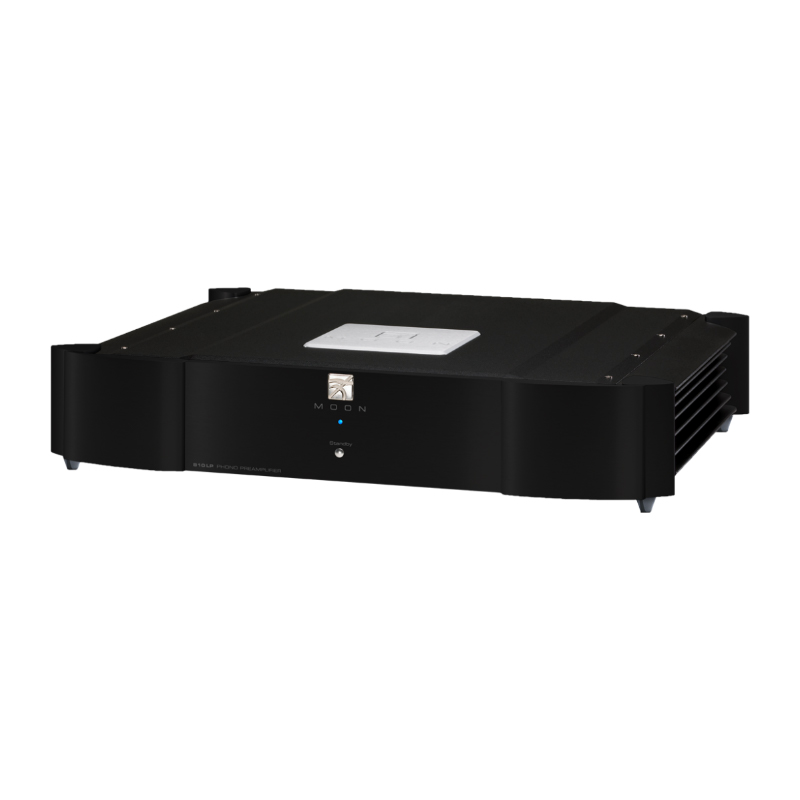

Kleur	Two Tone, Zwart, Zilver
