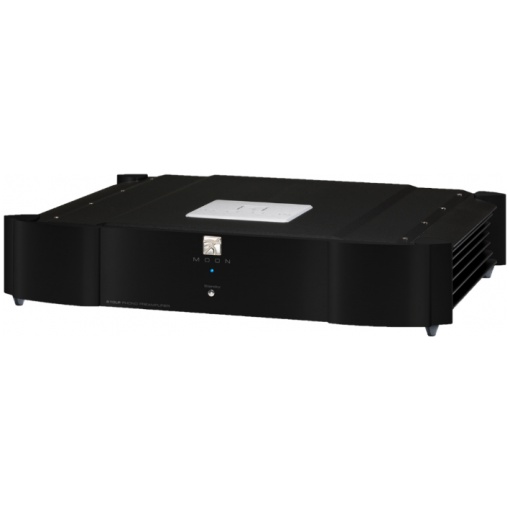

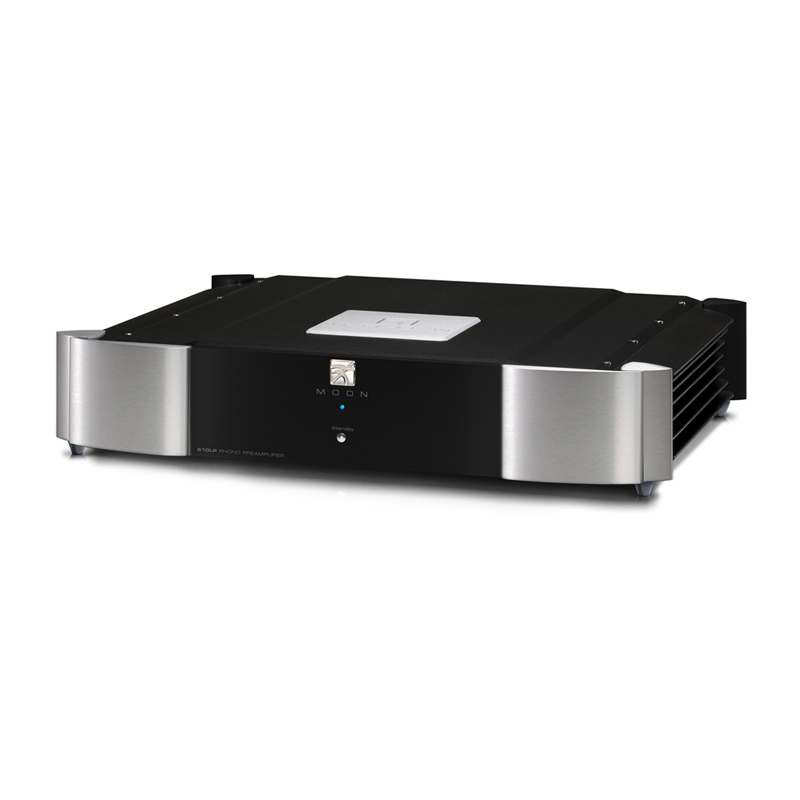

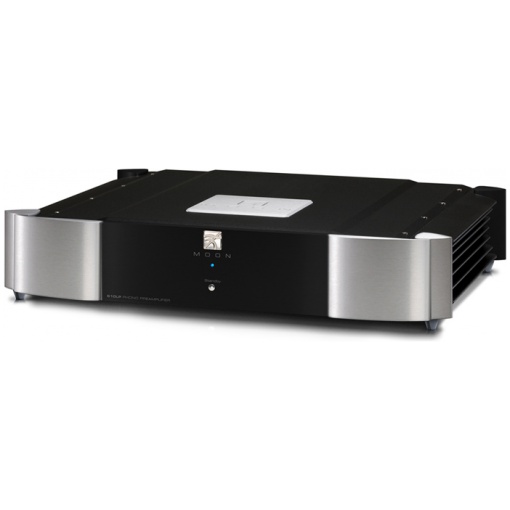

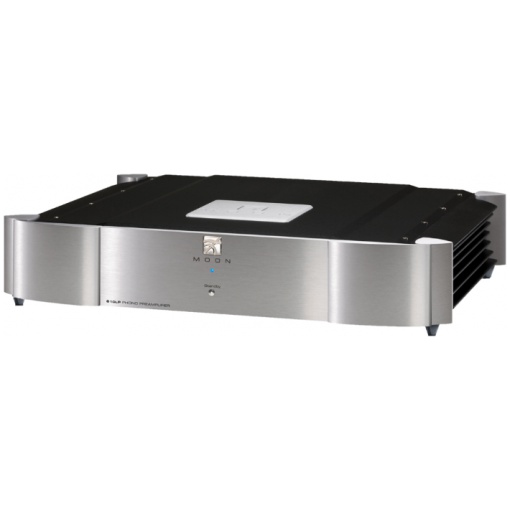

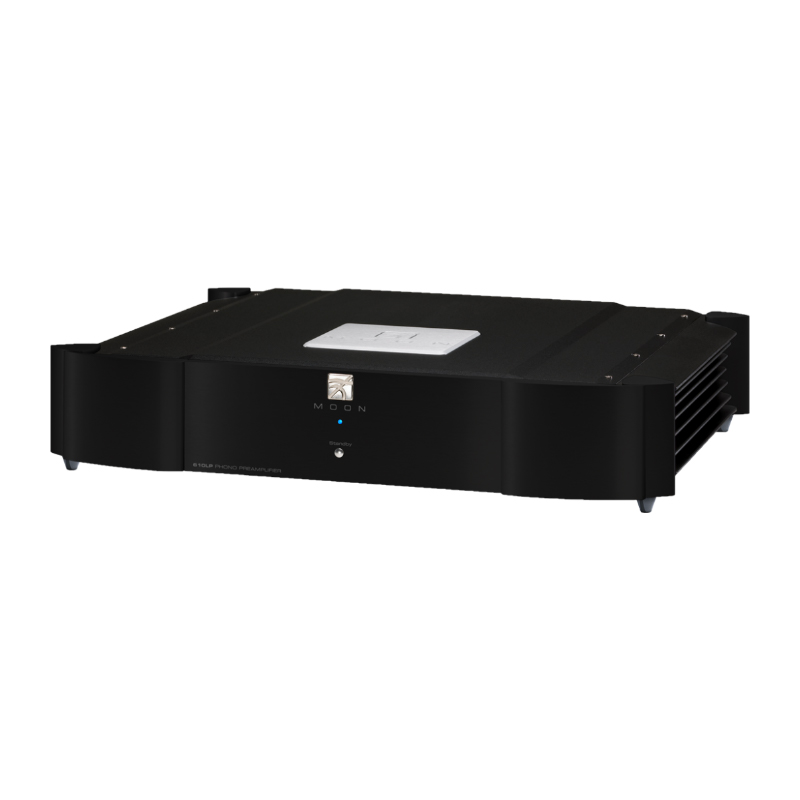

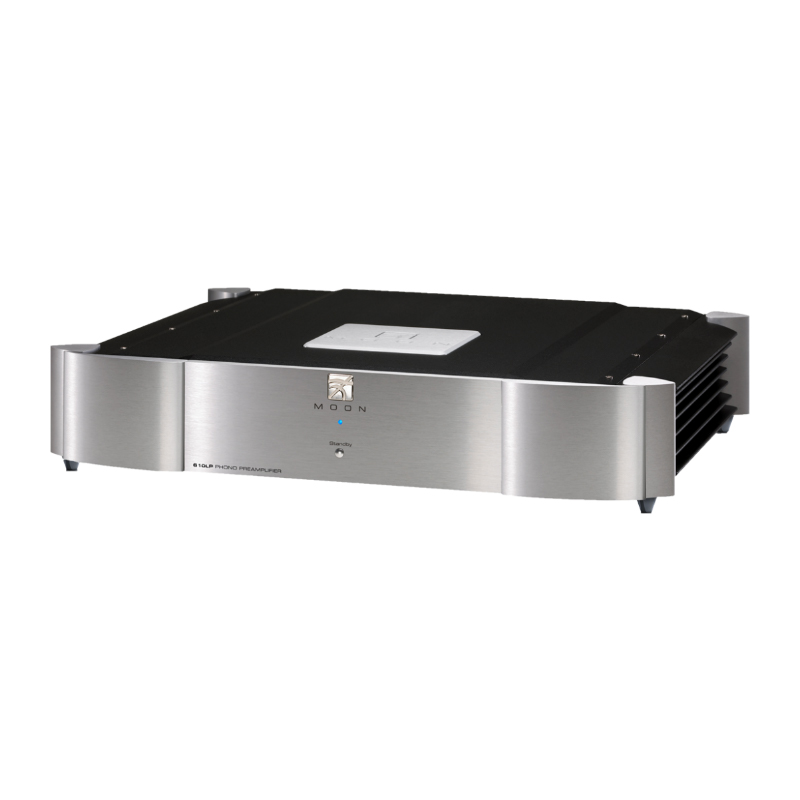

Moon 610LP

De Moon 310LP phono voorversterker

Met een dual-mono, volledig gebalanceerde differentiële circuit layout, is de Moon 610LP een puristisch ontwerp dat sterk gebaseerd is op de MOON 810LP van referentiekwaliteit. Aangezien een van de sterke punten van Simaudio “Research & Development” is, hebben we de mogelijkheid om een product van referentiekwaliteit te maken en vervolgens korte tijd later een toegankelijker model aan te bieden dat het grootste deel van de technologie en de prestaties van de referentie omvat.

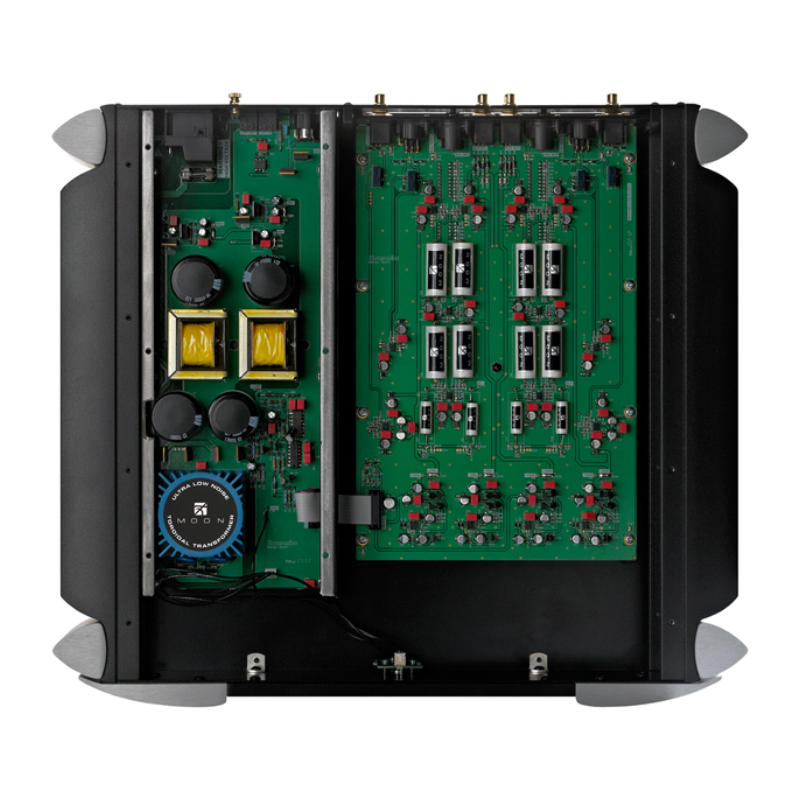

De Moon 610LP combineert op maat gemaakte onderdelen in een ultra-verfijnd audiocircuit dat wordt gevoed door een unieke voeding. Deze overgedimensioneerde voeding bevindt zich in het hoofdchassis en is ondergebracht in een geïsoleerde behuizing van gesatineerd 14-gauge staal, die alle sporen van wisselstroomartefacten elimineert. In deze behuizing bevindt zich een hoogwaardige ringkerntransformator, een ‘pi-type’ filter om de ruis van de wisselstroomtransmissie te verminderen en meerdere stadia van spanningsregeling. Deze factoren resulteren in een voeding die de prestaties van een batterijvoeding overtreft met betrekking tot zowel audio signaal-ruisverhouding als spanningsregeling.

De Moon 610LP is een zeer configureerbare phono-voorversterker met instelbare versterking, impedantiebelasting, capaciteitsbelasting en equalizingcurves, die allemaal worden gerealiseerd met DIP-schakelaars aan de onderzijde van het paneel. Deze schakelaars bevinden zich direct in de schakeling op optimale plaatsen om de kortst mogelijke signaalweg te verkrijgen. Deze aanpassingen, in combinatie met een uitstekende overbelastingsmarge, zorgen ervoor dat de MOON 610LP met vrijwel elk phono-element kan werken.

Kenmerken van de Moon 610LP

– Een overgedimensioneerde voeding die een DC-signaal produceert met een ruisvloer van -140dB gerelateerd aan 1.0V,
DC-100kHz
– De regeling van de voedingsspanning omvat i²DCf (Independent Inductive DC Filtering); Er is
een spoel gewijd aan elke geïntegreerde circuit type component (DAC, Op-Amp, enz.) in de
in de signaalweg van het audiocircuit; 24 fasen in totaal
– Selecteerbare equalizercurves in de Moon 610LP voor zowel de RIAA- als de IEC-normen
– Aangepaste onderdelen zoals gemetalliseerde polypropyleen filmcondensatoren met zeer nauwe toleranties – 1%
– 4-Lagen printplaten met zuiver koperen sporen voor een veel kortere signaalweg; Dit
resulteert in een grotere sonische nauwkeurigheid en een drastisch verbeterde signaal-ruisverhouding
– Voeding met een “pi-type” filter bestaande uit 40.000uF capaciteit en dubbele smoorspoel
inductantie
– 12 Volt trigger-ingang en uitgang voor bediening op afstand
– Ultrastijve chassisconstructie om de effecten van externe trillingen tot een minimum te beperken
– Nauwkeurige aanpassing van de allerbeste kwaliteit elektronische componenten in een symmetrisch circuit
ontwerp.

Specificaties van de Moon 610LP

Type: Solid State
Configuratie: Volledig gebalanceerd, dual-mono
Voedings transformator: 25VA
Voedingscapaciteit: 40.000µF

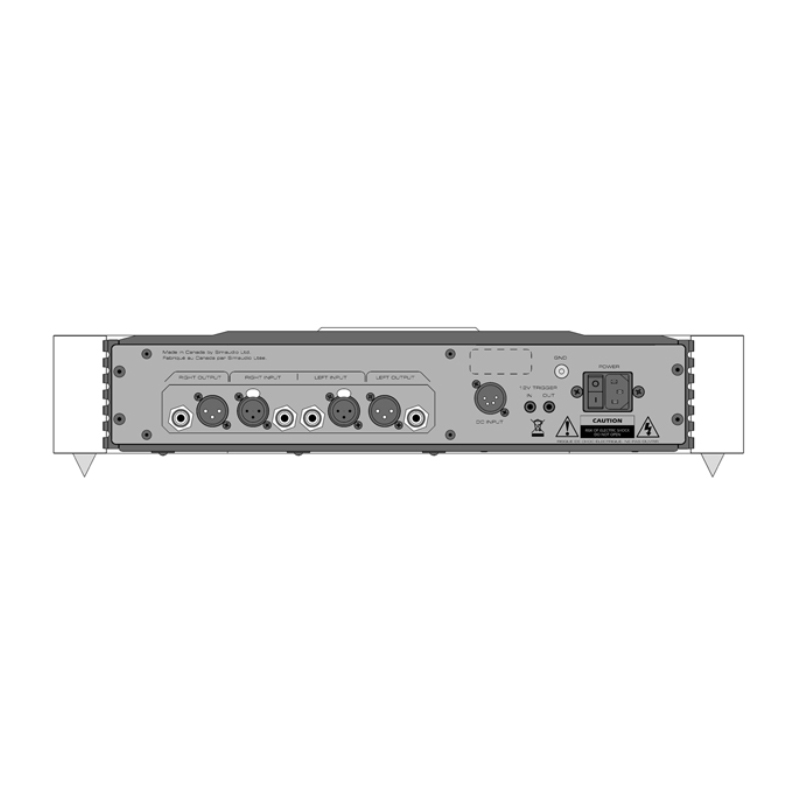

Gebalanceerde ingangen (XLR): 1 paar
Enkelvoudige ingangen (RCA): 1 paar
Ingangsimpedantie – instelbaar: 64 instellingen van 12.1Ω tot 47KΩ
Ingangscapacitantie – instelbaar: 16 instellingen van 0 tot 470 pF
Versterking – Instelbaar: 16 instellingen van 40dB tot 70dB
Gebalanceerde uitgang in de Moon 610LP (XLR): 1 paar
Enkelvoudige uitgang (RCA): 1 paar
Ingangsoverbelasting @ 40dB versterking: 200mV RMS (XLR) / 100mV RMS (RCA)
Ingangsoverbelasting @ 55,5dB versterking: 30mV RMS (XLR) / 15mV RMS (RCA)
Ingangsoverbelasting @ 60dB versterking: 20mV RMS (XLR) / 10mV RMS (RCA)
Ingangsoverbelasting @ 65dB versterking: 10mV RMS (XLR) / 5mV RMS (RCA)
Ingangsoverbelasting @ 70dB versterking: 5mV RMS (XLR) / 2,5mV RMS (RCA)
Signaal-ruisverhouding (fs @ 40dB versterking): 112dBr
Signaal-ruisverhouding (fs @ 55,5dB versterking): 106dBr
Signaal-ruisverhouding (fs @ 60dB versterking): 103dBr
Signaal-ruisverhouding (fs @ 65dB versterking): 98dBr
Signaal-ruisverhouding (fs @ 70dB-versterking): 93dBr
Maximale output (1kHz @ 10kΩ): 20,0 volt (XLR) / 10,0 volt (RCA)
Uitgangsimpedantie: 50Ω
IEC Curve Effect: -7dB @ 10Hz
Frequentiebereik: 20Hz – 20kHz (±0.1dB)
Crosstalk @ 1kHz: -106dB
IMD: < 0,002%
THD (20Hz – 20kHz): < 0.0001%
12 Volt Trigger Uitgang Werking : Directe logica (0V = uit, 12V = aan) via een 3,5mm
mono-jack met een uitgangsimpedantie van 1000Ω
en een stroombehoefte van 12mA
Opgenomen vermogen: 6 Watt
AC stroomvereisten: 120V / 60Hz 240V / 50Hz
Vervanging zekering – 230V : 200mA kort traag
100mA kort langzaam blazend

Gewicht: 18 kg
Breedte: 47,6 cm
Hoogte: 10,4 cm
Diepte: 42,7 cm
